一、性能特點:

1、本品為含鍶9.0~11.0%的鋁鍶中間合金，組織狀態(tài)優(yōu)良，為新型優(yōu)良長效變質(zhì)劑。本品優(yōu)化共晶硅形態(tài)及分布，改善機械性能。

2、本品使用簡便，無污染，損耗極少，功效持久，重熔變質(zhì)功效可遺傳。

二、適用范圍：

本品適用于澆注時間較長的亞共晶及共晶鋁硅合金的變質(zhì)處理。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：720～760℃。

3、本品加入量：鋁液中殘留0.02~0.06%的Sr，對不同合金將有不同程度的變質(zhì)效果，經(jīng)濟用量由試驗確定。本品參考用量為待處理鋁（新料）量的0.2~0.6%，回爐料中鍶仍有效，不補加。

4、變質(zhì)有效時間：4～8小時。

5、操作方法：向鋁液投入桿狀合金變質(zhì)劑，熔化后攪拌均勻；靜置20分鐘后，扒渣澆試棒，斷口檢查正常時即可澆注。

6、斷口檢查：爐前試棒尺寸Φ12×100。正常斷口為銀白色絲絨狀，晶粒細小均勻，無硅亮點。

7、變質(zhì)處理一般在精煉后進行，變質(zhì)處理后不需要再精煉，以免影響變質(zhì)效果。

四、包裝、貯存：

本品為桿狀、塊狀或華夫狀金屬，具體規(guī)格見下表：

貯于通風(fēng)干燥處，防潮。

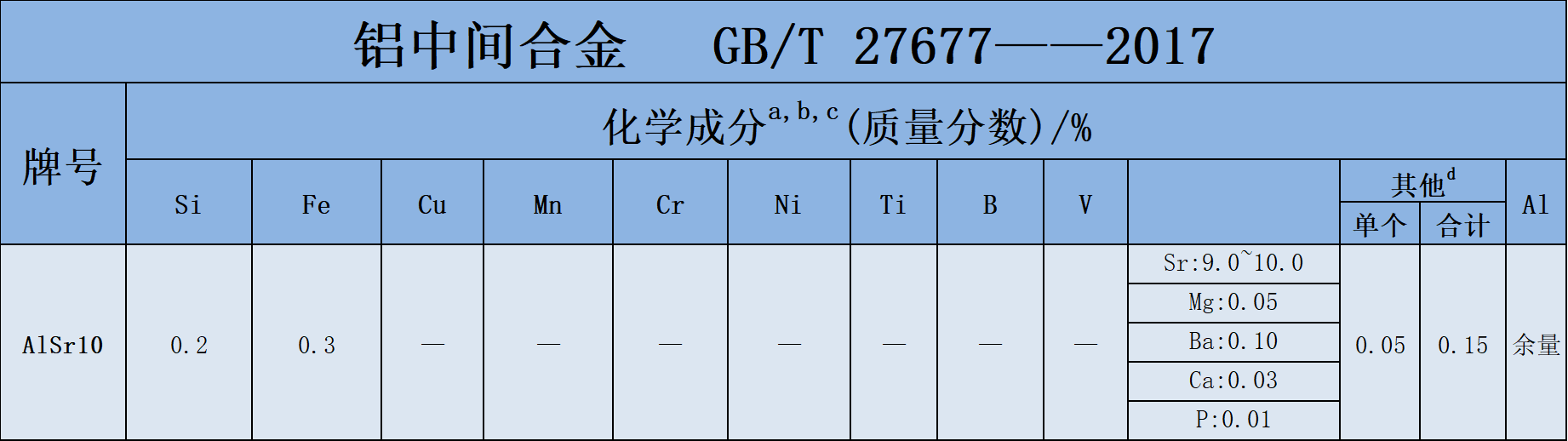

五、執(zhí)行標準：
